石膏粉生產線的全套配置，包括DCS電器控制系統，除塵系統，管道和供熱系統，磨機系統，運輸系統，原料破碎機，沸騰煅燒爐等。
      石膏粉生產線DCS系統是目前先進的控制系統，其主要優點是：可靠性高，危險分散，易于擴展，控制功能強，組態靈活，操作管理集中以及人機界面友好。目前已被廣泛應用于石化，電力，建材等行業。石膏粉生產線原料破碎過程：石膏塊由粗鄂式破碎機進行初次破碎，在卸料場分區均化布置，再由細鄂式破碎機二次破碎，進入料倉。這一過程中，粗鄂式破碎機嚴禁帶負荷啟動，停車時要有報警信號；卸料場分為兩個卸料區，卸料車要在兩個區內自由切換，均勻布料。石膏粉生產線預粉磨環節：料倉出來的石膏粉經螺旋稱，皮帶機進入柱磨機進一步研磨，再由選粉機選級分離，合格的物料通過轉角螺旋輸送機，垂直斗提機，倉頂螺旋輸送機輸送到生粉倉。在這一過程中，螺旋稱要定值計量并要求計算累加產量；柱磨機同樣不能帶負荷啟動，而且需檢測電流；由料位信號來選擇倉加料。

石膏粉生產線設備產量一覽表

產量	噸/時	礦石消耗噸/年	煅燒設備供熱方式	煅燒沸騰爐尺寸
20,000	2.7	24,000	導熱油或蒸汽	4.5M×1.0M×1.2M
30,000	4.2	36,000		4.5M×1.2M×1.4M
50,000	6.9	60,000		4.5M×1.4M×1.6M
60,000	8.3	72,000		4.5M×1.6M×1.8M
80,000	11.11	96,000		4.5M×1.8M×2.0M
100,000	13.88	120,000		4.5 M×2.0 M×2.2 M
150,000	20.83	180,000		4.5 M×2.2 M×2.4 M
200,000	27.77	240,000		4.5 M×2.4 M×2.6 M
300,000	41.66	360,000		4.5 M×2.6 M×2.8 M



      石膏粉生產線設備主要是石膏粉沸騰爐。石膏粉沸騰爐是一種應用流體化技術煅燒石膏的專用設備。其加熱介質是煙氣或?qū)�熱油�?

沸騰爐的特點：

1）體積小，生產能力大。

2）結構簡單，不易損壞。

3）設備緊湊，占地少。

4）能耗較低。

5）操作方便，容易控制。

6）基建投資省，運行費用低。

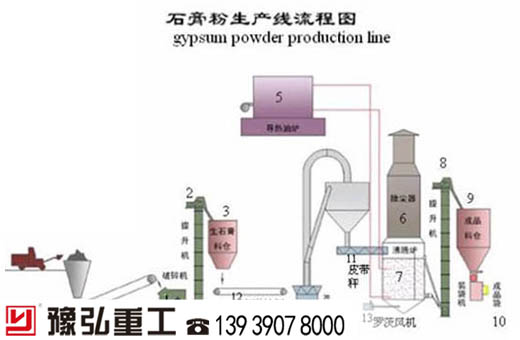

石膏粉生產線系統結構：
      根據工藝要求本生產線分為四部分，分別是破碎部分，粉磨部分，沸騰爐部分以及儲料輸送部分。
      系統結構特點：
      * 技術先進，工藝成熟穩定，在國內石膏板生產線廣泛采用
      * 選用的設備質量可靠，有較強擴展和超產能力；維修量低，維護方便。
      * 密封性好，除塵效率高，無粉塵污染。
      * 全集成自動化控制系統，減少了現場工作人員和勞動強度。
      破碎部分：破碎機選用新型的錘式破碎機，適用于大體積中硬度的物料破碎，其進料顆�？蛇_(dá)400mm-600mm，出料顆粒小于25mm配用功率55kw，生產能力可達50~80t/h。
      粉磨部分：粉磨機采用2臺4R型雷蒙磨機（該磨機工藝成熟先進、產量穩定、出粉顆粒均勻。進料顆粒小于30mm，配用功率145kw。
      沸騰爐部分：沸騰爐部分：沸騰爐選用流體管制作爐體，導熱油加熱方式，熱量穩定，能耗低，產量高，成品料性穩定。
